Validação técnica e limitações¶

Esta página é a fonte canônica de honestidade técnica do produto. Auditores, procurement Enterprise, reguladores e clientes em due-diligence devem ler esta página primeiro antes de qualquer material de marketing. Os números do modelo servido conferem-se ao vivo nos endpoints públicos GET /coverage/claim-readiness, GET /coverage/effective-band e GET /coverage/promotion-readiness, e no autenticado GET /coverage/model/info.

Para detalhes profundos, ver também:

Modelos de propagação — matriz auditável — fspl, p1812, sionna_rt, sionna ML e itm.
Validação do modelo — a cadeia servida, CV espacial, banda conformal, promoção de artefatos e o fallback ridge.
Ingestão de observações — fluxo POST /coverage/observations[/batch].

🏆 Claim de acurácia de campo LIVE (desde 2026-07-13)¶

O engine P.1812/P.1411 (híbrido) + resíduo LightGBM é treinado com dados reais de drive-test (G-NetTrack Pro com calibração de RX declarada, geometria de torres licenciada ANATEL/Mosaico) e está servindo predições em produção (model_source: "residual-lgbm"). P.1411 cobre os caminhos curtos (<250 m) que o P.1812 declina — o baseline efetivo (baseline_engine) é declarado no artefato e cruzado com esta prosa pelo sync. A tabela abaixo é gerada automaticamente do artefato commitado por scripts/sync_claim_surfaces.py — os números não podem divergir de GET /coverage/model/info.

Métrica (artefato real)	Valor
`cv_rmse_db` (CV espacial, folds por célula h3_res8, k=5)	7,85 dB
Banda conformal 90% (`q_abs_db`, resíduos OOF reais)	±12,54 dB
Banda servida em produção (override de campo)	de ±16,12 a ±21,26 dB conforme a classe de sinal — override de campo (recalibração automática de campo, decisão `widen`), aplicado em 2026-10-26 · cobertura medida ao vivo: `GET /coverage/effective-band`
`n_observations`	76.139 (100% drive-test real)
Envelope calibrado	5G NR n78 3,5 GHz + LTE B28 700 MHz/B1/B3/B7 (Vivo, TIM, Claro), suburbano/urbano de Brasília
`baseline_engine`	`p1812-p1411-hybrid` (P.1812/P.1411)
`data_provenance`	`real`
`field_accuracy_claim`	`true`
Grau sole-source (dentro do envelope)	não atingido — modelo em grau de triagem (gate: <8 dB e ≥5.000 obs. reais) · resposta ao vivo: `GET /coverage/promotion-readiness`
Verificação ao vivo	`GET /coverage/claim-readiness` (público, métricas do artefato + banda servida) + `GET /coverage/effective-band` (público, banda aplicada + cobertura medida) + `GET /coverage/model/info` (autenticado)

A decisão de promoção tem QUATRO portas, não duas. GET /coverage/promotion-readiness (módulo promotion_readiness) só devolve ready=true quando todas passam — a tabela acima cita apenas os dois limiares estáticos porque são os únicos que o sync offline das superfícies consegue observar:

Porta	O que mede	Observável offline?
`accuracy_gate`	CV-RMSE efetivo do stack servido < 8 dB	sim (artefato)
`data_gate`	≥ 5.000 observações reais (`data_provenance="real"`)	sim (artefato)
`field_integrity_gate`	nenhuma torre de onboarding com bias sistemático sem waiver nomeado	não — censo ao vivo
`health_gate`	PSI de covariate-drift e meia-largura conformal servida dentro do teto	não — telemetria ao vivo

As duas últimas são dispensadas com motivo nomeado no sync offline (allow_missing_psi_reason / allow_missing_onboarding_reason) e permanecem exigidas no endpoint ao vivo.

⚠️ A dispensa corre a favor do otimismo, e é essa a limitação. Como o sync offline renuncia às duas portas de telemetria, ele pode publicar um grau que a resposta ao vivo recusaria — basta que o PSI ou o censo de torres de onboarding falhem agora. O texto publicado é, por construção, no máximo tão severo quanto o ao vivo, nunca mais. Por isso ele não substitui o endpoint: a resposta com autoridade é sempre GET /coverage/promotion-readiness, e é ela que deve ser citada em qualquer decisão.

Nota de contrato (2026-09, fechada em #2765). Até d8b77814 a docstring pública do próprio endpoint (telecom_tower_power_api.py), o openapi.json versionado e os clientes gerados a partir dele (frontend/src/api-schema.d.ts, SDK JavaScript) diziam THREE gates e omitiam o field_integrity_gate — dois contratos contraditórios, sendo o correto o desta tabela. A docstring passou a declarar FOUR gates com o field_integrity_gate alinhado a promotion_readiness.py, as superfícies foram regeneradas pelos geradores canônicos, e tests/test_promotion_readiness_contract_prose.py lê a prosa na fonte e em cada superfície derivada e recusa que volte a dizer «three gates» ou a omitir uma porta que o payload aplica.

Honestidade metodológica: o primeiro artefato candidato (2026-07-12) reportava 3,82 dB — número descartado por vazamento (KFold por linha embaralhada sobre fixes quase-duplicados de caminhada). Os números publicados vêm de folds agrupados espacialmente (H3 res-8), sem vazamento entre folds; a expansão multi-operadora (Vivo n78 + TIM B3, PR #1128) foi provada em holdout genuíno (rota TIM coletada após o treino: 6,22 dB).

Envelope calibrado (limitação honesta): declarado na tabela acima. Fora desse envelope não há recusa nem troca automática de modelo: o resíduo continua a responder, com a banda de extrapolação, mais larga (rf_engines/residual_model.py; não há teste de envelope no caminho de serviço). O ridge (§3) só responde quando o resíduo não responde. Meta seguinte: mais rotas/morfologias para promoção sole-source.

1. O que o produto faz, com honestidade¶

O TELECOM-TOWER-POWER (TTP) é uma API sobre o dado público de licenciamento da ANATEL, com predição de RF de grau triagem calibrada para o Brasil, vendida por assinatura mensal. O comprador não é a operadora:

Laudistas e entidades avaliadoras de RNI, empresas de licenciamento e engenharia e tower-cos — triagem de RNI co-site pelo Ato 17.865, gêmeo do site e fila de reavaliação (Triagem de RNI).
Integradores e revendas de rádio privativo — planilha de leads por UF (Leads de rádio privativo).
Consultorias de RF e integradores de acesso fixo sem fio — minuta de cobertura rural (Minuta de cobertura rural).

Com operadora Tier-1, só sob contrato e depois de uma PoC medida.

Não é substituto de ATOLL, Planet, Asset ou CelPlan para planejamento RAN macro Tier-1, simulação de tráfego/capacidade multi-célula, ou calibração contínua por drive-test em escala nacional. Também não é laudo: o relatório protocolado exige engenheiro responsável com CREA/ART. Estes limites estão declarados na página inicial (Para quem é (e para quem não é)).

2. Engine de propagação — estado atual real¶

O TTP não usa um único modelo. A engine é selecionada pelo campo engine da API (ou engine='auto' com critérios documentados em propagation-models.md):

Engine	Método	Tier mínimo	Status
`fspl`	FSPL + 1ª zona de Fresnel + knife-edge único (k=4/3)	Free (em `/analyze_link`)	GA em `/analyze_link`, default de `/coverage/interference` e no gráfico do PDF; não aceito em `/coverage/predict`. Cálculo no `rf-kernel` em Go (`RF_KERNEL_PCT=100`), com fallback para o `LinkEngine` Python
`p1812`	ITU-R P.1812 (Py1812, multi-knife-edge Deygout)	Pro	Default de `/coverage/predict` e baseline do resíduo LightGBM (P.1411 abaixo de 250 m)
`itm`	Longley-Rice / Irregular Terrain Model (NTIA)	Pro+	Disponível (`rf_engines/itmlogic_engine.py`)
`sionna_rt`	Ray-tracing 3D (Mitsuba 3 / Dr.Jit, materiais ITU-R P.2040)	Business / Enterprise / Ultra (`RT_ALLOWED_TIERS`)	Raster/cena assíncrono servido em CPU — `RT_ASYNC_BACKEND` (default `rq`, `rt_dispatch.py`) enfileira em `ttp_rt` para o `rt-worker`, que roda `SIONNA_RT_BACKEND=auto` na variante CPU gorda (`INSTALL_RT_STACK=1`): traçado real em LLVM quando a cena tem geometria, fail-open para o stub `fspl_stub` (cego à geometria) quando não tem. `tracer=sionna_rt` nomeia o motor, não o hardware (#2749). As chamadas diretas por enlace e a interferência (`RT_GPU_BACKEND`, `gpu_dispatch.py`) usam o engine real e reportam indisponível sem o stack/cena — não caem em silêncio para o stub. Não promovido para serving. AWS Batch aposentado (#398/#410); #403 fechou o contrato de execução F4.2, a física está em #3164
`sionna` (ML)	Modelo treinado (TFLite)	—	Bloqueado por guard-rail — artefato v2 é 100% sintético

Default de cobertura. POST /coverage/predict usa engine='p1812' por padrão (CoveragePredictRequest.engine em telecom_tower_power_api.py; estado ao vivo em GET /health/engine). Com o artefato residual carregado, a resposta é a cadeia P.1812/P.1411 + resíduo LightGBM descrita em Validação do modelo. O fspl continua sendo o mais fraco dos três modelos físicos: para LOS curto (<5 km, antenas altas, terreno suave) é razoável; para NLOS, multi-obstáculo ou clutter denso é insuficiente. Por isso ele não é oferecido como engine de cobertura.

3. Fallback ridge (`coverage_model.npz`)¶

O ridge não é o modelo que responde /coverage/predict hoje: quem responde é a cadeia P.1812/P.1411 + resíduo LightGBM (topo desta página e Validação do modelo). O ridge só responde quando o resíduo não responde, e o que vem no lugar depende da engine pedida; os casos estão em Validação do modelo — ridge-v1 (fallback).

Item	Valor
Algoritmo	Ridge regression (NumPy), 17 features físicas + terreno
Versão carregada	`ridge-v1`, treinada em 13/07/2026; `degraded = true` (idade acima de 30 dias) — `GET /health/ready`, 10/10/2026
Entrega do retreino ao serviço web	Desligada por decisão de registro (#2819, opção A, 19/10/2026), com revisão em 19/01/2027 ou na primeira campanha de campo fora do Centro-Oeste, o que vier antes: `s3_delivery.state = decided_off`, `expected = false`, `COVERAGE_MODEL_S3_URI` sem definir — `GET /health/ready`, 20/10/2026. O serviço carrega o artefato embutido na imagem, que a decisão mantém como reserva; o `degraded = true` da linha acima é esperado sob ela (Validação do modelo — ridge-v1 (fallback))
`cv_rmse_db` do artefato carregado	12,84 dB, k-fold aleatório (k=5) — `coverage_model_cv_rmse_db` em `GET /metrics` (autenticado), 10/10/2026
Referência citada nas superfícies de claim	~14,9 dB (`procurement_cv_rmse_db` em `GET /platform/maturity`)

O número de marketing histórico "RMSE 12,94 dB" corresponde ao rmse_db in-sample do snapshot inicial, não ao cv_rmse_db em holdout. O k-fold do ridge embaralha linhas e não separa geografia: não é comparável ao CV espacial do resíduo. Os números por banda e morfologia estão em Validação do modelo — ridge-v1 (fallback).

Procedente: o auditor que apontar que um erro dessa ordem é inaceitável para link budget contratual está tecnicamente correto. Nem o ridge nem a cadeia servida são vendidos para esse uso: a cadeia servida é de grau triagem, e o grau sole-source ao vivo está em GET /coverage/promotion-readiness.

4. Dataset de treino — composição honesta¶

Esta seção descreve o dataset do ridge de fallback em maio/2026. A cadeia servida é treinada com 124.309 medições reais de drive-test, agregadas em 76.139 pontos, com CV espacial (Validação do modelo §2).

Camada	Fonte	Volume (mai/2026)	Realidade
Seed sintético	Sionna RT + P.1812 com σ=4 dB log-normal	~10–11 k linhas	Cap do RMSE ≈ 6,5 dB (variância injetada do shadowing)
Observações reais (`link_observations`)	`POST /coverage/observations[/batch]` + import drive-test	~1 k linhas	Crescimento orgânico via API; ingestion plumbing entregue 2026-05
Validação independente	k-fold (k=5, seed=42) sobre o set acima	—	Não-estratificada por região IBGE ainda — limitação reconhecida

Limitações reconhecidas¶

Maioria do dataset é sintética, e o seed sintético foi gerado pelo próprio P.1812 + Sionna. O cv_rmse_db reportado mede em grande parte "consigo reproduzir meu próprio simulador". Auditor regulatório está certo em descontar esse número.
Holdout geográfico ausente. Hoje o k-fold é aleatório. Falta leave-one-region-out (N / NE / CO / SE / S) e leave-one-band-out. Sem isso, regiões sub-representadas (Amazônia, Pantanal) podem ter RMSE 20+ dB sem aparecer no agregado.
Calibração por banda parcialmente entregue: coverage_model_<MHz>.npz por banda comercial brasileira, mas treinada com o mesmo dataset sintético-dominante.
Guard-rail Sionna ML. O artefato v2 é 100% sintético — a engine sionna é propositalmente invisível em /coverage/engines enquanto synthetic_only=True no sidecar (propagation-models.md §"Sionna ML").

Critério de promoção (gate Phase-3 do roadmap)¶

≥ 5 k observações reais com source ∈ {drive_test, drivetest_fleet}.
Estratificação por região IBGE + banda + morfologia.
cv_rmse_db < 8 dB no fold geográfico (leave-one-city-pair-out).
Sem regressão por tier nas métricas residuais (coverage_observation_residual_db_* no Prometheus).

Detalhe completo no documento interno ROADMAP.md (seção Q3 / 2026 — Real drive-test ML retrain). A porta implementada é phase3_gate em scripts/retrain_coverage_model.py, que recusa a publicação quando não avalia.

5. Terreno e clutter¶

Resolução do DEM — limitação conhecida¶

A cadeia de elevação em produção, medida em 10/10/2026 em GET /platform/dem-status, é nasadem+alos+srtm3: NASADEM 30 m → ALOS 30 m e só cai em SRTM-3 (90 m) como último recurso. (Sem DEM_SOURCES, o default do código é dem_sources.DEFAULT_DEM_CHAIN = copernicus,alos,nasadem,srtm1,srtm3.) Em terreno acidentado brasileiro (Serra do Mar, Mantiqueira, Caparaó, Espinhaço) os 90 m do último elo podem esconder knife-edges críticos para Fresnel, e nenhum tile de 30 m hidratado para a AoI derruba o cálculo para esse elo. O artefato residual servido não usa perfil de relevo no baseline (Validação do modelo §4).

Mitigação atual: capped knife-edge penalty no worker.py — viesa conservadoramente (rejeita alguns links marginais que fechariam), reduzindo falsos positivos ao custo de falsos negativos.
Já em runtime: os elos de 30 m (NASADEM e ALOS na cadeia de produção) são drop-in e sem custo de licença — a cobertura efetiva depende dos tiles hidratados, não da configuração.
Roadmap: oferecer ALOS PALSAR 12,5 m como upgrade Enterprise opcional para enlaces > 5 km em terreno classificado rural_mountainous.

MapBiomas clutter — escopo real¶

O sampler de uso/cobertura do solo (MapBiomas Coleção 9) está ativo em produção:

10 classes one-hot (Forest / Savanna / Grassland / Pasture / Mosaic / Urban / Bare / Water / Soybean / Other).
Cache Redis (TTL 30 d) + LRU(8192) in-process.
/coverage/predict retorna clutter_class + clutter_label quando rx_lat/rx_lon são fornecidos.

Limitação: MapBiomas é land-cover (classe de uso do solo), não altura de edificações nem footprint 3D. Para enlaces urbanos o ridge aprende perda de clutter por classe, não por geometria. O resíduo servido usa, além da classe de clutter (ESA WorldCover no treino), a altura de edificação no RX e a fração do percurso obstruída por edificações, ambas do GHSL (blocos building_height e path_obstruction do sidecar). Cadastro 3D público de edificações urbanas brasileiras não existe na escala nacional (diferente de OS UK ou TomTom Munique). Para densamente urbano, a recomendação é Sionna RT 3D (Enterprise) com cena Mitsuba construída de OSM + alturas inferidas.

6. IA (LLM) — risco de alucinação e mitigações¶

A explicação em linguagem natural via /bedrock/chat e /bedrock/compare pode alucinar valores numéricos. LLM não é fonte de verdade para link margin. As rotas mantêm o nome histórico; o backend é escolhido por LLM_PROVIDER, e o ativo em produção é o Ollama self-hosted (GET /platform/maturity → hosting_portability.dependencies.llm_inference).

Posição declarada¶

A IA explica o número computado pelo motor determinístico (/analyze ou engine selecionada). Ela não é autorizada a citar margem de enlace que não tenha vindo do motor.

Mitigações em produção¶

Contrato estrito de I/O. O prompt do bedrock_service.py inclui o resultado numérico do motor + contexto físico, com instrução explícita de não inventar valores de margem (bedrock_service.py).
Audit log imutável. Toda saída de IA passa pelo audit_log.py com hash da entrada + resposta. Auditor pode reproduzir qualquer resposta a partir do log.
Disclaimer obrigatório em todo PDF e em toda resposta IA: "explicação automática não substitui parecer técnico de engenheiro responsável (CREA)."

Mitigações em backlog (gate Q3/2026)¶

Guard determinístico server-side. Parsear resposta da IA, extrair valores numéricos citados, comparar com o resultado da engine; se divergência > 0,5 dB, substituir pelo número canônico antes de devolver ao cliente.
Eval suite golden-cases. ~50 enlaces conhecidos (licenciados públicos no MOSAICO ANATEL com RSSI medido publicado) rodando em CI nightly. Falha se a IA citar margem fora de tolerância.

7. O que o cliente recebe na resposta da API (auditável)¶

Toda resposta de /coverage/predict, /coverage/engines/predict e /analyze inclui:

engine_used — qual modelo físico produziu o número.
confidence — 0,75 para modelos empíricos na banda calibrada, 0,55 para fallback FSPL.
cv_rmse_db — RMSE holdout do modelo ML usado, quando aplicável.
model_source e model_version (/coverage/predict) — residual-lgbm e a identidade do artefato treinado que respondeu, residual_lgbm-<dataset_max_id>-<hash>, quando a cadeia servida respondeu; local-model / ridge-v1 no fallback ridge. No modo grade, o par é o da fonte que respondeu mais células. A identidade sai só dos bytes do booster e do sidecar, é a mesma em todas as réplicas e muda a cada retreino promovido; quando não pode ser calculada, a previsão sai com residual_lgbm-unknown. A receita para conferi-la está em Validação do modelo.

Para qualquer cenário onde o cliente requer mais de uma engine como evidência, POST /coverage/engines/compare retorna a tabela lado-a-lado com todas as engines disponíveis. Este é o procedimento recomendado para parecer técnico ou submissão regulatória.

8. Validação cruzada por região — planejada (🟡 não disponível hoje)¶

Status honesto: o CV publicado da cadeia servida é espacial (GroupKFold por célula H3 res-8, 5 folds; tabela do topo da página). O que continua planejado, não entregue, é o leave-one-region-out por macrorregião IBGE: as observações do artefato servido estão todas no Centro-Oeste (Brasília; conformal.by_region do sidecar tem uma única região), então não há como medir a transferência entre regiões. Nenhum número regional é reportado nesta página até que o fold descrito abaixo seja rodado e auditado. O ridge de fallback (§3) usa k-fold com shuffle aleatório, que não controla viés geográfico.

8.0 Procedência dos dados e selo de acurácia (entregue)¶

O artefato residual_lightgbm versionado no repositório foi treinado sobre dados reais de drive-test (data_provenance = "real" no sidecar). As métricas dele (tabela do topo desta página, gerada do artefato) são as que GET /coverage/claim-readiness reporta em produção, também com procedência real. A procedência é declarada explicitamente em vez de inferida:

O sidecar do booster carrega data_provenance ∈ {synthetic, real, mixed, unknown, none} (scripts/train_residual_model.py --provenance).
rf_engines/residual_model.accuracy_grade() deriva um selo:
data_provenance != "real" (ou cv_rmse ausente) ⇒ grade = "pipeline_validation_only" e field_accuracy_claim = False — um CV-RMSE baixo sobre dados sintéticos nunca é uma alegação de acurácia de campo;
data_provenance == "real" ⇒ ladder planejamento (≤ 8 dB) / triagem (8–12 dB) / screening (> 12 dB) com field_accuracy_claim = True.
Esses campos são expostos na API em GET /coverage/model/info (residual_engine.data_provenance + accuracy_grade) e propagados ao bloco audit_gate / GET /health/audit-gate (field_accuracy_claim, data_provenance) — um gate verde sobre dados sintéticos não pode ser lido como alegação de campo calibrada.
Relatório reproduzível: scripts/residual_rmse_honesty_report.py demonstra que o piso de CV-RMSE sintético ≈ ruído injetado (cv_rmse / sigma ≈ 1.0) e, com --db-path, mede a perna real (guard MIN_REAL_OBSERVATIONS=200 para dados insuficientes).
Sentinela em CI: o workflow residual-honesty-gate roda o relatório com --gate em cada PR que toca o stack residual + cron semanal, falhando se algum fold sintético reivindicar acurácia de campo ou se o rmse_over_sigma escapar da banda plausível (sinal de vazamento de rótulo ou pipeline quebrado). A perna real liga-se sozinha quando um db_path com ≥ 200 observações reais é fornecido.

Leitura para o auditor: o pipeline ML, o gate de promoção e o selo de procedência existem e são honestos hoje. O selo field_accuracy_claim = True só é emitido sobre observações reais, e o artefato servido o emite: field_accuracy_claim = true em GET /coverage/claim-readiness (10/10/2026). O que ainda depende de massa crítica é o grau por região (§8.3).

8.0.1 Intervalos conformais — incerteza calibrada (entregue)¶

Além do ponto basic_loss_db, o motor residual agora emite uma banda de predição conformal distribution-free, calibrada nos resíduos out-of-fold da validação GroupKFold (cross-conformal / CV+). Como cada observação é pontuada pelo booster que nunca viu o seu grupo espacial, esses resíduos são escores de não-conformidade honestos — sem vazamento de treino.

Cálculo (scripts/train_residual_model._compute_conformal): para nível-alvo 1 − α (default α = 0.1, i.e. 90 %), a meia-largura é o quantil de amostra-finita

$$q = \mathrm{Quantil}_{\lceil (n+1)(1-\alpha) \rceil / n}\big(|r_i|\big),$$

onde $r_i = y_i - \hat y_i$ são os resíduos OOF. Sob trocabilidade, a banda simétrica $[\hat y - q,\ \hat y + q]$ garante cobertura marginal $\ge 1 - \alpha$. - Sidecar: bloco conformal com method = "cv_split_conformal_abs", alpha, coverage, q_abs_db (meia-largura), q_lo_db/q_hi_db (quantis assinados, p/ diagnosticar viés assimétrico), n_calibration e level. - Inferência (rf_engines/residual_model.conformal_interval): a perda pontual recebe extra["conformal"] = {loss_interval_db: [lo, hi], half_width_db, coverage, …}. O limite superior da banda é a maior perda (sinal mais fraco) — a leitura conservadora para link budget. - Honestidade preservada: o bloco carrega data_provenance e field_accuracy_claim, espelhando accuracy_grade(). Um intervalo calibrado sobre dados sintéticos valida a maquinaria de cobertura — não a cobertura de campo — e por isso sai com field_accuracy_claim = False. Só calibração sobre drive-test real emite uma banda com alegação de campo. - Exposto em GET /coverage/model/info (residual_engine.conformal) e em cada LossEstimate do motor residual_lgbm.

Validação de cobertura (auditável, entregue)¶

Uma banda só é honesta se a cobertura prometida for de fato verificada. O bloco conformal passa a registrar a cobertura empírica medida, e a quebra por região mede se a garantia sobrevive à transferência espacial:

Cobertura marginal (conformal.empirical_coverage): fração dos resíduos de calibração efetivamente cobertos por $\pm q$. Por construção do quantil conformal, $\text{empirical_coverage} \ge 1 - \alpha$ — torna a garantia auditável em vez de apenas afirmada. mean_width_db = 2q expõe a nitidez (uma banda larga que "cobre" não é de graça). No artefato servido: empirical_coverage = 0,90 para coverage = 0,90 (também em GET /coverage/claim-readiness).
Cobertura fora-de-região (cv_by_region[*].conformal_coverage): para cada macrorregião IBGE, a meia-largura é calibrada nas demais regiões e a cobertura é medida na região retida (mesma malha leave-one-region-out do RMSE por região). A trocabilidade é violada entre regiões, então este número honestamente revela se a banda de 90 % continua cobrindo ~90 % num território não visto. O artefato servido só tem dados do Centro-Oeste e não traz cv_by_region: a cobertura fora-de-região não é medida hoje. Nunca é apresentada como paridade com ATOLL/Planet/CelPlan.

Bandas condicionais por região (Mondrian, entregue)¶

Uma única banda global pode sub-cobrir em territórios não vistos (a medida fora-de-região acima serve para detectar isso) e, dentro de uma região, ser larga demais. As bandas conformais Mondrian fecham os dois lados — estratificam os mesmos resíduos OOF honestos por macrorregião IBGE e calibram uma meia-largura dentro-da-região por região (scripts/train_residual_model._compute_mondrian_conformal):

Sidecar: conformal.by_region[<nome>] com region_code (N/NE/CO/SE/S), q_abs_db local, alpha, coverage, n_calibration, empirical_coverage e mean_width_db.
Inferência: quando um ponto cai numa macrorregião com banda local (o motor resolve a região do RX via br_macroregions.point_to_macroregion, com cache LRU e quantização de ~0,25° — custo pago somente quando o artefato traz bandas Mondrian), conformal_interval troca a meia-largura pooled pela local e marca mondrian = true + region. Cai silenciosamente para a banda marginal quando não há calibração de região utilizável (artefatos antigos, ou pontos fora do Brasil).
Garantia sob trocabilidade interna: a trocabilidade vale dentro de uma região (violada apenas entre regiões), então a banda local é o intervalo honesto para um ponto naquela região. No artefato servido há uma única banda de região, a do Centro-Oeste, calibrada sobre os mesmos pontos da banda marginal e igual a ela (o q_abs_db da tabela do topo da página). O sidecar traz também bandas por classe de clutter, por clutter × altura e por faixa de frequência (Validação do modelo §2).
Honestidade preservada: o bloco by_region herda data_provenance/field_accuracy_claim do bloco conformal pai — uma banda de região calibrada sobre dados sintéticos nunca é uma alegação de campo.

Observabilidade da calibração conformal (Prometheus, entregue)¶

No carregamento do artefato o motor residual publica a calibração conformal como gauges Prometheus (best-effort — nunca afeta load/inferência), de modo que a saúde da banda de incerteza fica visível em produção sem depender de um request de predição:

residual_conformal_halfwidth_db{scope} — meia-largura conformal em dB. scope="marginal" para a banda pooled; scope="N|NE|CO|SE|S" para cada macrorregião IBGE quando o artefato traz bandas Mondrian.
residual_conformal_empirical_coverage{scope} — cobertura empírica medida no fold de calibração (mesma convenção de scope).
residual_conformal_nominal_coverage — cobertura nominal alvo (ex.: 0.9).
residual_conformal_regions — número de macrorregiões com banda Mondrian publicada (0 para artefatos marginais-apenas ou sem bloco conformal).

Quando o artefato é removido/desabilitado os gauges são zerados/limpos, de forma que um scrape com residual_conformal_nominal_coverage == 0 sinaliza motor residual ausente. Um afastamento sustentado entre empirical_coverage e nominal_coverage denuncia calibração degradada (drift de distribuição) antes de qualquer impacto silencioso na banda entregue ao usuário.

Resumo (TL;DR para auditor):

Método: 5-fold leave-one-region-out — treina em 4 macrorregiões, testa na 5ª (N / NE / CO / SE / S).

Métricas: RMSE, MAE e bias por fold + média ± desvio padrão entre folds.

Fontes: observation_store.py (drive-test reais ingeridos via POST /coverage/observations[/batch]) cruzado com ANATEL MOSAICO/SMP + OpenCellID para geometria do enlace.

Gate de promoção: cv_rmse_db < 8 dB em todas as 5 regiões.

Status atual: 🟡 implementado em scripts/train_residual_model.leave_one_region_out_cv, sem execução publicável: as observações reais do artefato servido estão todas no Centro-Oeste.

Implementação de referência (scripts/train_residual_model.leave_one_region_out_cv):

from sklearn.model_selection import LeaveOneGroupOut, cross_validate

logo = LeaveOneGroupOut()
groups = X["ibge_region"]  # 0=N 1=NE 2=CO 3=SE 4=S
scoring = {
    "rmse": "neg_root_mean_squared_error",
    "mae":  "neg_mean_absolute_error",
}
cv_results = cross_validate(model, X, y, groups=groups, cv=logo, scoring=scoring)
rmse = -cv_results["test_rmse"]
mae  = -cv_results["test_mae"]
print(f"RMSE: {rmse.mean():.2f} ± {rmse.std():.2f} dB")
print(f"MAE:  {mae.mean():.2f} ± {mae.std():.2f} dB")

Saída agregada que esta página publicará (linha Média ± std da tabela abaixo):

RMSE: <pendente> ± <pendente> dB
MAE:  <pendente> ± <pendente> dB

Quando a massa crítica de observações por região for atingida (§8.3), esta página publicará a tabela abaixo preenchida — uma linha por macrorregião como fold de teste, mais a linha agregada média ± std:

Fold de teste	RMSE (dB)	MAE (dB)	n_observações
Norte (N)	pendente	pendente	pendente
Nordeste (NE)	pendente	pendente	pendente
Centro-Oeste (CO)	pendente	pendente	pendente
Sudeste (SE)	pendente	pendente	pendente
Sul (S)	pendente	pendente	pendente
Agregado (5 folds)	mean ± std: pendente ± pendente	mean ± std: pendente ± pendente	—

A tabela é deliberadamente publicada com valores _pendente_ hoje. Auditor / procurement deve interpretar como: o pipeline existe, o gate existe, os números regionais não existem até que o dataset cumpra o critério da §8.3.

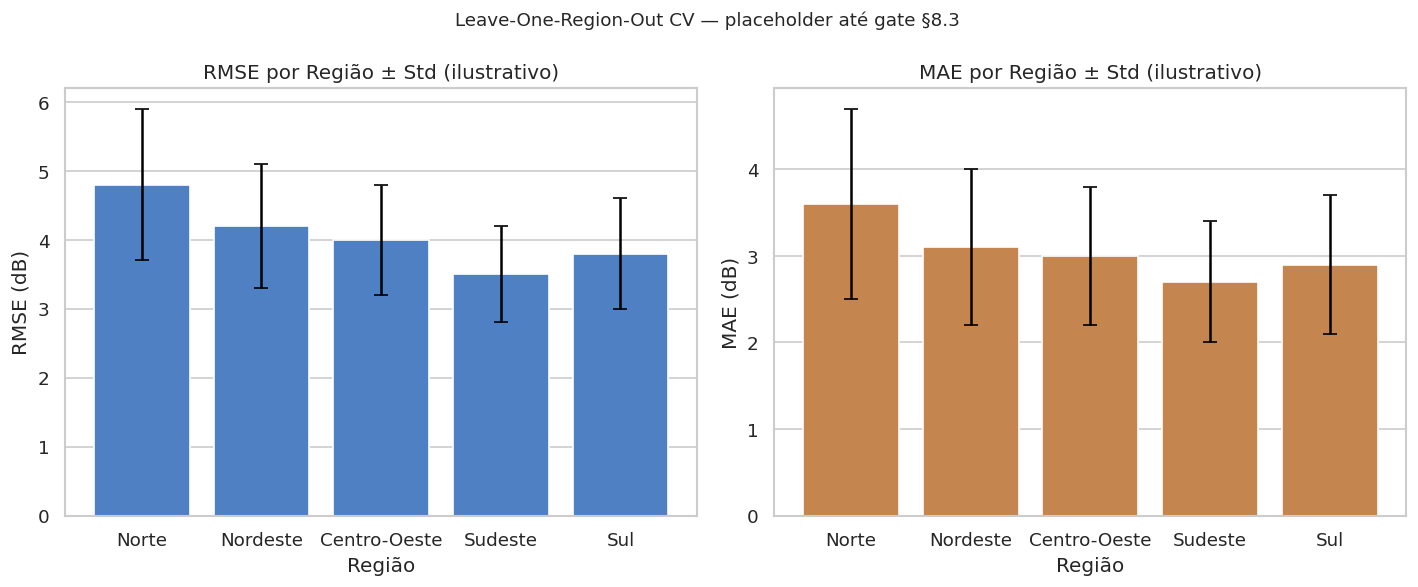

Breakdown de variância por região¶

Para tornar visível a heterogeneidade entre macrorregiões (não apenas a variância entre folds), o helper scripts/train_residual_model.leave_one_region_out_breakdown itera sobre os splits do LeaveOneGroupOut, treina/avalia região-por-região e devolve uma tabela com RMSE, MAE, desvio padrão do erro intra-região e contagem de amostras:

import numpy as np
import pandas as pd
from sklearn.metrics import mean_absolute_error, mean_squared_error
from sklearn.model_selection import LeaveOneGroupOut

logo = LeaveOneGroupOut()
groups = X["ibge_region"]  # 0=N 1=NE 2=CO 3=SE 4=S

regional_results = []
for train_idx, test_idx in logo.split(X, y, groups):
    region = X.iloc[test_idx]["ibge_region"].mode()[0]
    model.fit(X.iloc[train_idx], y.iloc[train_idx])
    y_pred = model.predict(X.iloc[test_idx])
    y_test = y.iloc[test_idx].values

    rmse = float(np.sqrt(mean_squared_error(y_test, y_pred)))
    mae  = float(mean_absolute_error(y_test, y_pred))
    error_std = float((y_test - y_pred).std())

    regional_results.append({
        "Região": region,
        "RMSE": round(rmse, 2),
        "MAE":  round(mae, 2),
        "Std":  round(error_std, 2),
        "Amostras": len(test_idx),
    })

df_regional = pd.DataFrame(regional_results)
print(df_regional.to_markdown(index=False))

Tabela publicada (preenchida quando o gate da §8.3 for atendido):

Região	RMSE (dB)	MAE (dB)	Std (dB)	Amostras
Norte	pendente	pendente	pendente	pendente
Nordeste	pendente	pendente	pendente	pendente
Centro-Oeste	pendente	pendente	pendente	pendente
Sudeste	pendente	pendente	pendente	pendente
Sul	pendente	pendente	pendente	pendente

A coluna Std é o desvio padrão dos resíduos (y_test - y_pred) dentro de cada região, ortogonal à coluna ± std da tabela anterior (que mede a variabilidade da métrica entre os 5 folds). Auditor deve interpretar:

RMSE / MAE altos numa região isolada → o modelo treinado nas outras 4 não generaliza bem para aquela geografia (clutter / clima / densidade diferentes).
Std alto numa região → mesmo dentro daquela região o erro é heteroscedástico (possivelmente concentrado em sub-morfologias específicas).
Amostras baixo numa região → o número da linha é estatisticamente fraco e não deve ser usado como evidência sozinho.

Visualização (scripts/plot_cv_regional_errorbars.py, valores ilustrativos até o gate da §8.3 ser atendido — barras = média, whiskers = ± Std intra-região):

Validação Leave-One-Region-Out

import seaborn as sns
import matplotlib.pyplot as plt

fig, ax = plt.subplots(1, 2, figsize=(12, 5))
sns.barplot(data=df_regional, x="Região", y="RMSE", ax=ax[0])
ax[0].errorbar(x=range(len(df_regional)), y=df_regional["RMSE"],
               yerr=df_regional["Std"], fmt="none", ecolor="black", capsize=4)
ax[0].set_title("RMSE por Região ± Std")

sns.barplot(data=df_regional, x="Região", y="MAE", ax=ax[1])
ax[1].errorbar(x=range(len(df_regional)), y=df_regional["MAE"],
               yerr=df_regional["Std"], fmt="none", ecolor="black", capsize=4)
ax[1].set_title("MAE por Região ± Std")

plt.tight_layout()
plt.savefig("docs-site/docs/operations/assets/cv_regional_errorbars.png")

Normalidade dos resíduos¶

Para validar se os intervalos de confiança calculados a partir de mean ± std são interpretáveis sob suposição gaussiana, o helper scripts/plot_residuals_normality.py agrega y_test - y_pred de todos os folds e reporta skewness, kurtosis e Shapiro-Wilk p-value, além de histograma + KDE e Q-Q plot:

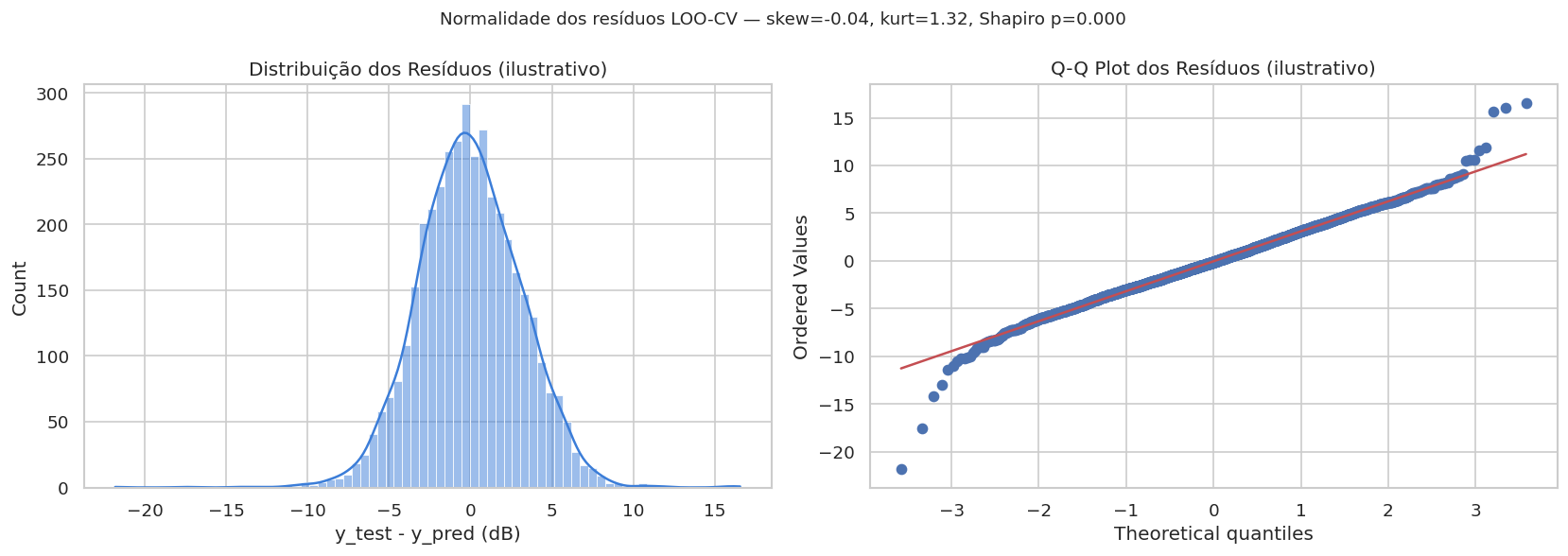

Normalidade dos resíduos LOO-CV

import matplotlib.pyplot as plt
import scipy.stats as stats
import seaborn as sns

# residuals = concat(y_test_fold - y_pred_fold) para os 5 folds
print(f"Skewness: {stats.skew(residuals):.3f} | "
      f"Kurtosis: {stats.kurtosis(residuals):.3f}")
shapiro_stat, shapiro_p = stats.shapiro(residuals[:5000])
print(f"Shapiro-Wilk p-value: {shapiro_p:.4f}")

fig, axes = plt.subplots(1, 2, figsize=(14, 5))
sns.histplot(residuals, kde=True, ax=axes[0])
axes[0].set_title("Distribuição dos Resíduos")
stats.probplot(residuals, dist="norm", plot=axes[1])
axes[1].set_title("Q-Q Plot dos Resíduos")
plt.tight_layout()
plt.savefig("docs-site/docs/operations/assets/residuals_normality.png")

Métricas publicadas (preenchidas quando o gate da §8.3 for atendido — os valores abaixo vêm da execução ilustrativa sobre resíduos sintéticos):

Métrica	Valor (ilustrativo)	Leitura
Skewness	pendente	\|skew\| ≤ 0.5 → ~simétrico; > 1 → assimetria material
Kurtosis (excesso)	pendente	≈ 0 → mesokúrtico; > 3 → caudas pesadas (subestima IC)
Shapiro-Wilk p-value	pendente	p < 0.05 rejeita normalidade; em n grande quase sempre rejeita — Q-Q plot manda

Auditor deve ler ambos juntos: se Shapiro rejeita mas Q-Q é aproximadamente diagonal e skew/kurt são pequenos, o mean ± std segue sendo uma síntese honesta. Se Q-Q se afasta nas caudas, intervalos de confiança gaussianos subestimam a probabilidade de erro extremo e o cv_rmse_gate da §8.3 deve ser endurecido com percentil P95/P99 do erro absoluto antes de ir para produção.

Percentis do erro absoluto (P50/P95/P99/max)¶

Fechando o loop aberto pelo parágrafo anterior: RMSE e mean ± std sintetizam o erro médio — não dizem o pior caso que um cliente real vai ver. Para um SLA do tipo "99 % das predições terminam dentro de X dB do valor medido" o gate precisa de percentis não-paramétricos do |y_test − y_pred|, agregados sobre todos os folds do LOO-CV. O helper scripts/plot_abs_error_percentiles.py materializa essa visão:

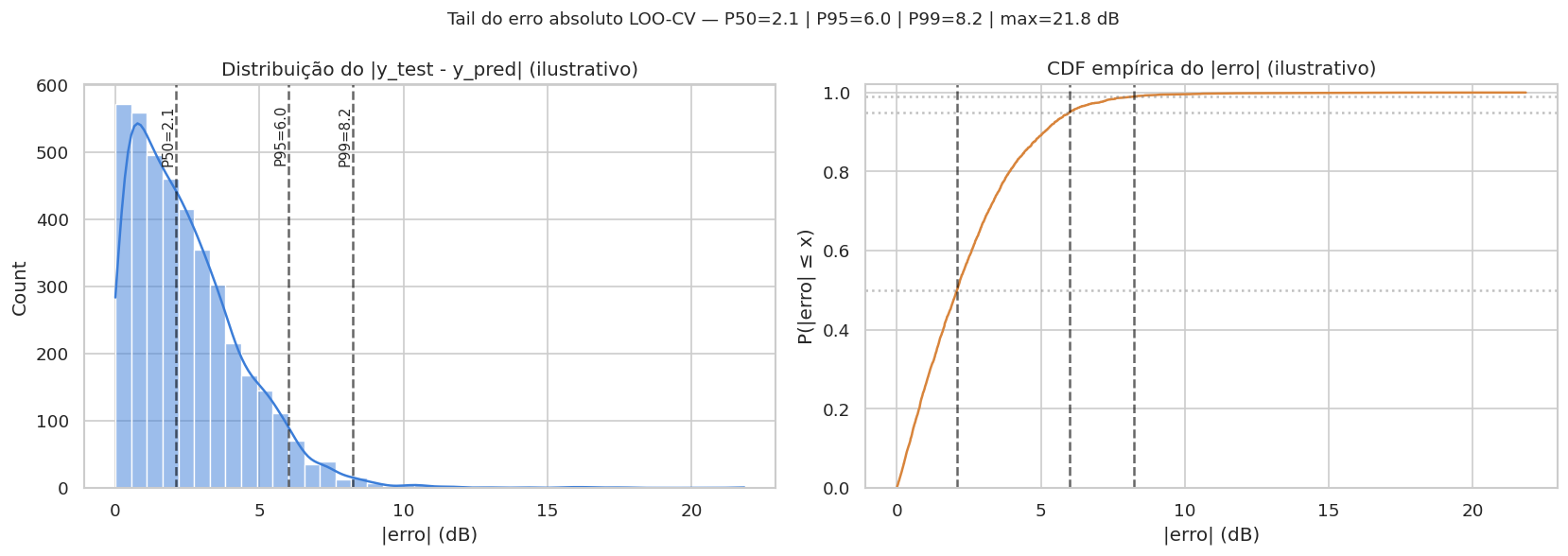

CDF e distribuição do erro absoluto LOO-CV

import matplotlib.pyplot as plt
import numpy as np
import seaborn as sns

# abs_err = np.abs(np.concatenate([y_test_fold - y_pred_fold for fold in folds]))
pcts = {p: float(np.percentile(abs_err, p)) for p in (50, 75, 90, 95, 99)}
pcts["max"] = float(abs_err.max())
for label, value in pcts.items():
    print(f"{label}: {value:.2f} dB")

fig, axes = plt.subplots(1, 2, figsize=(14, 5))
sns.histplot(abs_err, kde=True, ax=axes[0], bins=40)
for p in (50, 95, 99):
    axes[0].axvline(pcts[p], linestyle="--")
axes[0].set_title("Distribuição do |erro|")

sorted_err = np.sort(abs_err)
cdf = np.arange(1, len(sorted_err) + 1) / len(sorted_err)
axes[1].plot(sorted_err, cdf)
axes[1].set_title("CDF empírica do |erro|")
plt.tight_layout()
plt.savefig("docs-site/docs/operations/assets/abs_error_percentiles.png")

Tabela publicada (preenchida quando o gate da §8.3 for atendido — valores abaixo vêm da execução ilustrativa sobre resíduos sintéticos):

Métrica	Valor (ilustrativo, dB)	Leitura
P50 (mediana)	pendente	Erro típico — comparar com `RMSE` para detectar assimetria
P75	pendente	Quartil superior — 25 % das predições terão erro acima desse valor
P90	pendente	1 em 10 predições piora a partir daqui
P95	pendente	Candidato a SLA "soft" — mencionar em propostas comerciais
P99	pendente	Candidato a gate de promoção — endurece o `cv_rmse_db` da §8.3
max	pendente	Pior caso observado no fold — útil para tail-risk mas sensível a outlier único

Interpretação para auditoria:

Se P99 / RMSE ≫ 2,5 → resíduos com cauda pesada, e o gate gaussiano da §8.3 (cv_rmse_db < 8 dB) não garante que 99 % das predições fiquem abaixo de 8 dB. Decisão de produto: trocar o gate para P99(|erro|) < 12 dB (ou similar, calibrado quando o dataset chegar).
Se P99 / RMSE ≈ 2 → resíduos aproximadamente gaussianos e o gate atual é defensável; ainda assim, publicar P95 numa proposta comercial é mais honesto que publicar só RMSE.
max isolado não vira gate — é métrica de monitoramento para detectar regressão entre releases (max subir > 30 % entre versões dispara revisão manual).

Campo	Valor planejado
Tipo de fold	Leave-one-region-out k=5, estratificado por macrorregião IBGE
Folds	Norte / Nordeste / Centro-Oeste / Sudeste / Sul
Modelos avaliados	Cadeia servida `p1812/p1411 + LightGBM residual` e `ridge-v1` (fallback)
Métrica primária	`cv_rmse_db` por fold + média ± desvio padrão
Métricas secundárias	MAE, bias (média do erro com sinal), por banda (700/850/1800/2600/3500 MHz)
Critério adicional	Sem regressão por banda vs `ridge-v1` em nenhuma região

8.2 Fontes de dados (apenas fontes auditáveis)¶

Fonte	Tipo	Uso no fold
`link_observations` (tabela interna, `POST /coverage/observations[/batch]`)	Drive-test e medições CW reais ingeridas por clientes/parceiros	Verdade-base (`measured_dBm`)
ANATEL MOSAICO / SMP	Cadastro público de ERBs e licenciamento	Geometria do enlace (Tx lat/lon, altura, EIRP declarado)
OpenCellID	Crowdsourced cell tower database	Cross-check de geometria e descoberta de Rx populados
NASADEM 30 m → ALOS 30 m → SRTM-3 90 m (cadeia em `GET /platform/dem-status`)	NASA / JAXA	Perfil de terreno
MapBiomas Coleção 9	MapBiomas Brasil	Clutter do ridge e `clutter_class` de `/coverage/predict`
ESA WorldCover e GHSL	ESA / Comissão Europeia	Clutter, altura de edificações e obstrução do percurso no resíduo servido (blocos `clutter`, `building_height`, `path_obstruction` do sidecar)

Não usamos datasets proprietários não auditáveis, datasets cuja licença não permita uso comercial, nem datasets sem rastreabilidade de origem.

8.3 Gate de promoção¶

O par p1812/p1411 + LightGBM residual já é o caminho default de /coverage/predict (topo da página). Três portas distintas se aplicam hoje:

Troca de artefato. residual-drift-retrain.yml treina o candidato e só abre PR se ele passar o teto de CV-RMSE, a melhoria mínima sobre o artefato versionado e a validação conformal; a promoção é o merge humano desse PR (Validação do modelo §3).
Grau sole-source. GET /coverage/promotion-readiness, quatro portas (topo da página).
Transferência entre regiões (planejada). Exige

$$\text{cv_rmse_db}_{\text{LOO-região}} < 8\ \text{dB}$$

para todas as 5 macrorregiões, e sem regressão por banda vs ridge-v1 em nenhuma região. Não é medida hoje: os dados reais estão só no Centro-Oeste. O critério está no documento interno ROADMAP.md (seção Q2→Q3 / 2026 — P.1812 default + LightGBM residual) e a função de validação é scripts/train_residual_model.leave_one_region_out_cv.

8.4 O que esta página vai publicar quando o fold rodar¶

Quando houver observações reais em mais de uma macrorregião e o fold for executado pela primeira vez, esta seção será atualizada substituindo o status 🟡 por 🟢 e adicionando uma tabela com:

cv_rmse_db por região (N / NE / CO / SE / S) — média ± std.
Comparativo da cadeia servida contra o fallback ridge-v1 por região.
Hash do commit que produziu os números + comando reprodutível.
Snapshot do dataset (n_real, n_synthetic, data do cut).

Até lá, nenhum número de validação cruzada regional aparece nesta página.

8.5 Camada de diagnóstico de resíduos — três gates estatísticos¶

A validação cruzada regional acima mede acurácia média. Não detecta duas patologias frequentes em modelos físicos+ML: resíduos com estrutura serial (o modelo está deixando sinal previsível na tabela de erros) e resíduos espacialmente correlacionados (o modelo está errando do mesmo jeito na mesma vizinhança geográfica). Para cobrir esses dois ângulos, existem três gates independentes:

Gate	Pergunta que responde	Teste	Onde rodar
Ljung-Box ordenado	Resíduos têm autocorrelação ao longo do tempo de medição ou ao longo da distância TX→RX?	Q(h) ~ χ²(h), α=0.05 nos lags 10/20/40	`scripts.train_residual_model.leave_one_region_out_ljung_box` + `scripts.calibrate_propagation_for_br.climate_promotion_gate`
Moran's I	Resíduos formam clusters geográficos (mesmo erro em torres vizinhas)?	I com pesos KNN sobre distância haversine, z-score gaussiano	`scripts.calibrate_propagation_for_br.spatial_promotion_gate`
CV temporal	Performance degrada com o tempo (drift de hardware, refresh de rede, sazonalidade)?	Forward-chaining `TimeSeriesSplit` k=5	`scripts.train_residual_model.time_series_cv`

Política dos gates (calibração de clima e promoção de resíduo)¶

Lag de decisão: 20 (cobre eventos >5σ em AR(1) com φ=0.6).
α: 0.05.
Tolerância: no máximo 1 das 5 macrorregiões pode rejeitar H0 em qualquer das duas ordenações (temporal ou distância) sem bloquear a promoção. Justificativa: com α=0.05 em 5×2=10 testes independentes sob H0, espera-se ~0.5 rejeição espúria por candidato; tolerar uma rejeição absorve esse falso positivo sem permitir um modelo realmente patológico. Endurecer para 0 faria o gate piscar.
Moran's I: mesma tolerância (1 de 5 regiões); regiões com n < k+2 produzem linha NaN e não contam como rejeitantes.

Por que três gates e não um¶

Cada teste responde uma pergunta que os outros dois não respondem:

Ljung-Box temporal detecta autocorrelação em série temporal (drive-test em sequência) mas é cego para pontos espacialmente próximos que foram medidos em campanhas distintas.
Ljung-Box distância detecta estrutura ao longo de um único caminho TX→RX; é cego para nuvens de pontos com múltiplos transmissores.
Moran's I cobre exatamente o gap acima — nuvens não ordenadas de pontos (lat, lon), como o cadastro Anatel completo de uma região.

Implementação e cobertura de testes¶

A camada está em:

rf_engines/diagnostics.py — Ljung-Box reimplementado em numpy + scipy.stats.chi2 (sem nova dependência top-level; validado bit-exato contra statsmodels.acorr_ljungbox em cross-check único). Funções: ljung_box, ljung_box_time_ordered, ljung_box_distance_ordered.
rf_engines/spatial_diagnostics.py — Moran's I com pesos KNN haversine, variância pela hipótese de randomização (Cliff & Ord 1981 §2.5). Função principal: morans_i (e morans_i_by_region para tabela por macrorregião).
Cobertura: testes em tests/test_ljung_box_diagnostics.py, tests/test_spatial_diagnostics.py, tests/test_loo_region_ljung_box.py, tests/test_temporal_cv.py e tests/test_calibrate_climate_gate.py. Inclui ruído branco (não rejeita), AR(1)(φ=0.6) (rejeita em ≥ 4 de 5 regiões), clusters latitudinais (Moran's I rejeita), drift linear no tempo (CV temporal mostra RMSE crescente), e todas as validações de input (length mismatch, n insuficiente, variância zero).

Status: camada de diagnóstico implementada. Ela não é porta do retreino do resíduo: residual-drift-retrain.yml não a chama (as portas desse workflow estão em Validação do modelo §3).

9. Resumo — o plano de 2026-Q2 e o estado em 10/10/2026¶

Mudança	Por quê	Estado em 10/10/2026
Promover `p1812` a engine default (com `fspl` como fallback)	Eliminar a crítica "FSPL dominante no caminho default"	Feito. `p1812` é o default de `/coverage/predict`; o `fspl` ficou em `/analyze_link`, `/coverage/interference` e no PDF (§2)
LightGBM residual sobre P.1812	Alvo `cv_rmse_db < 8 dB`	Em produção. O CV espacial h3_res8 do artefato servido está na tabela do topo da página (gerada do artefato); o fold geográfico por região segue pendente
Ridge-v1 → fallback	Manter compatibilidade offline / cold-start	Feito (§3)
Migrar SRTM 90 m → NASADEM 30 m	Resolver Fresnel em terreno acidentado	Feito. Cadeia `nasadem+alos+srtm3` (§5)
Holdout estratificado leave-one-region-out	Eliminar viés geográfico no `cv_rmse_db`	Pendente — dados reais só no Centro-Oeste (§8)
Guard determinístico anti-alucinação IA	Eliminar risco regulatório	Pendente a comparação numérica da §6; o código tem guardas de forma (`bedrock_output_guard.py`) e de citação (`bedrock_citation_guard.py`)

O cronograma interno está em ROADMAP.md.
